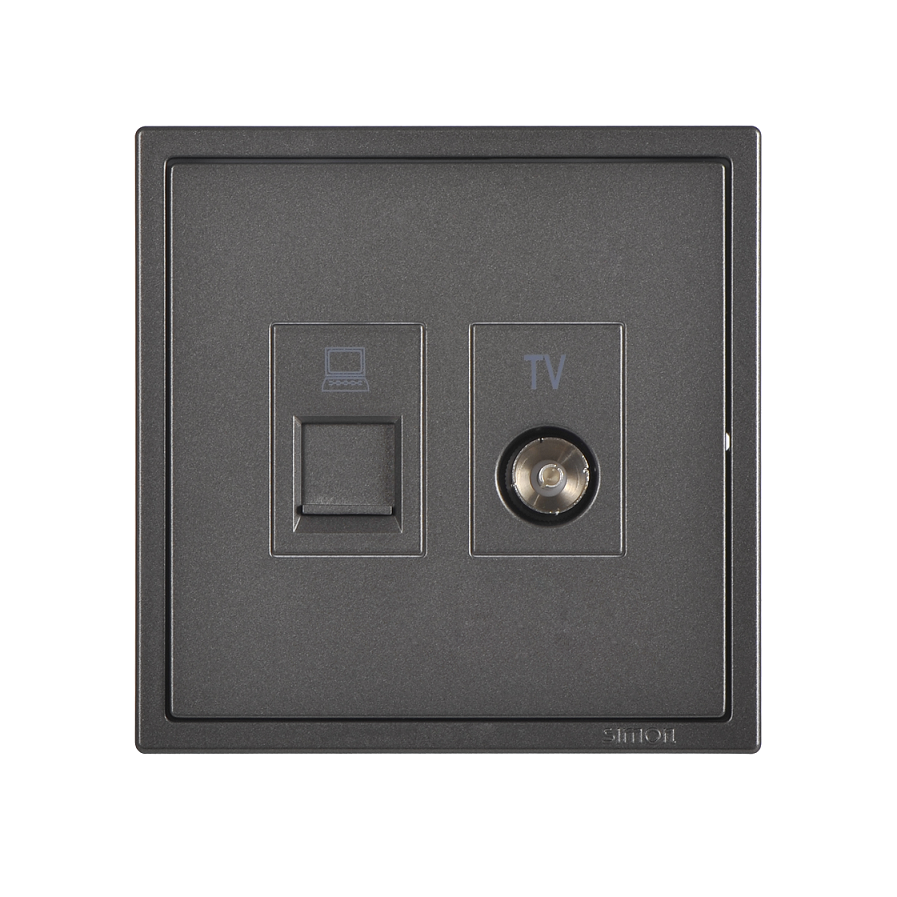

Ổ cắm Tivi và dữ liệu mạng Cat.6e màu xám Simon I7 705302-61 chuẩn vuông

1. Mô tả

Ổ cắm Tivi và dữ liệu mạng Cat.6e màu xám Simon I7 705302-61 là module kết hợp chức năng kết nối tín hiệu truyền hình và dữ liệu mạng trong cùng một thiết bị. Sản phẩm thuộc dòng Simon I7, thiết kế mặt vuông hiện đại, màu xám Grey (-61), phù hợp với các công trình yêu cầu hệ thống kết nối gọn gàng, đồng bộ và có tính thẩm mỹ cao.

Thiết kế tích hợp giúp giảm số lượng module riêng biệt trên mặt tường, phù hợp cho phòng khách, phòng ngủ, phòng làm việc, phòng họp, khách sạn, căn hộ và các công trình dân dụng – thương mại.

2. Công dụng

• Kết nối tín hiệu Tivi với thiết bị truyền hình.
• Kết nối dữ liệu mạng qua cổng RJ45 Cat.6e.
• Tích hợp hai chức năng trên cùng một module, giúp tiết kiệm không gian lắp đặt.
• Hỗ trợ bố trí hệ thống điện nhẹ gọn gàng và đồng bộ.
• Phù hợp với các công trình sử dụng hệ Simon I7.
• Màu xám Grey tạo sự đồng nhất với các thiết bị Simon I7 màu xám khác.

3. Thông số

4. Kích thước

Sản phẩm thuộc hệ thiết bị mặt vuông Simon I7, sử dụng theo hệ mặt và đế lắp vuông.

Kích thước mặt tiêu chuẩn: khoảng 86 × 86 mm.

Khi thi công thực tế, nên đối chiếu kích thước mặt và module với catalogue Simon I7 để đảm bảo lựa chọn đúng đế và phụ kiện lắp đặt.

5. Màu sắc

Màu xám Grey – mã màu -61.

Màu xám mang phong cách hiện đại, dễ phối hợp với nhiều màu sơn, nội thất và các thiết bị điện Simon I7 khác.

6. Tiêu chuẩn

• Thuộc dòng sản phẩm Simon I7.
• Thiết kế dạng module mặt vuông.
• Kết hợp kết nối tín hiệu Tivi và dữ liệu mạng.
• Cổng dữ liệu mạng dạng RJ45 Cat.6e theo cấu hình sản phẩm.
• Lắp đặt âm tường với đế vuông.

7. Chất liệu

Sản phẩm sử dụng cấu tạo và hoàn thiện theo tiêu chuẩn thiết kế của dòng Simon I7, với bề mặt màu xám Grey.

Để xác định chính xác vật liệu của từng bộ phận module, nên tham khảo catalogue hoặc tài liệu kỹ thuật chính thức của Simon.

8. Điện áp

Không sử dụng nguồn điện 220V trực tiếp.

Đây là module dành cho tín hiệu Tivi và dữ liệu mạng, không phải ổ cắm cấp nguồn điện cho các thiết bị công suất.

9. Dòng điện

Sản phẩm là module kết nối tín hiệu nên không có dòng điện định mức 16A như ổ cắm điện thông thường.

Cổng mạng dùng để truyền dữ liệu, trong khi phần Tivi dùng để kết nối tín hiệu truyền hình.

10. Đế lắp

Đế lắp: Đế vuông.

Sản phẩm phù hợp với hệ mặt và đế vuông của Simon I7. Khi thi công cần lựa chọn đúng loại đế, mặt và module để đảm bảo khả năng lắp đặt và hoàn thiện.

11. Hướng dẫn lắp

Bước 1: Chuẩn bị vị trí

Xác định vị trí lắp đặt Tivi và mạng, đồng thời kiểm tra kích thước hộp/đế âm tường.

Bước 2: Chuẩn bị dây tín hiệu

Chuẩn bị đường dây Tivi và dây mạng Cat.6e đến vị trí lắp module.

Bước 3: Kết nối module

Kết nối đường tín hiệu Tivi và đầu dây mạng vào đúng vị trí của module 705302-61.

Bước 4: Lắp vào đế vuông

Đưa module vào đế vuông, cố định chắc chắn và kiểm tra độ cân bằng.

Bước 5: Hoàn thiện mặt

Lắp mặt Simon I7 tương thích, đảm bảo mặt sản phẩm thẳng và đồng bộ với các module xung quanh.

Bước 6: Kiểm tra

Kiểm tra tín hiệu Tivi và kết nối mạng sau khi hoàn thiện.

Nên để kỹ thuật viên điện nhẹ hoặc kỹ thuật viên có chuyên môn thực hiện việc đấu nối và kiểm tra hệ thống.
