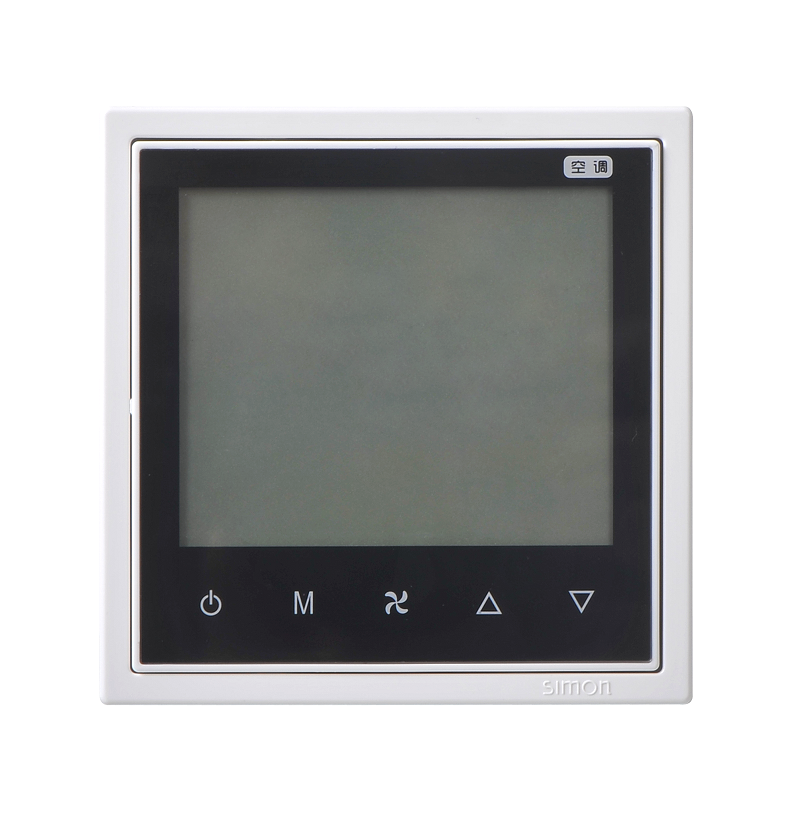

Module điều khiển điều hòa (FCU, 2PIPES) Simon I7 70E7001 màu Trắng

Module điều khiển điều hòa (FCU, 2PIPES) Simon I7 70E7001 màu Trắng

1. Mô tả

Module điều khiển điều hòa FCU 2PIPES Simon I7 70E7001 màu Trắng là module điều khiển dành cho hệ thống điều hòa FCU 2 Pipes, thuộc dòng Simon I7 – Giải pháp khách sạn (Hotel Solutions).

Sản phẩm được thiết kế theo dạng module, có thể kết hợp đồng bộ với mặt và các thiết bị điện Simon I7, tạo nên tổng thể thống nhất cho không gian nội thất.

Phiên bản Simon I7 70E7001 màu Trắng phù hợp với các công trình yêu cầu thiết kế thiết bị điện đồng bộ, đặc biệt là khách sạn, resort, căn hộ, văn phòng và các dự án lưu trú.

Theo catalogue chính thức của Simon, mã 70E7001 được xác định là MODULE ĐIỀU KHIỂN ĐIỀU HÒA FCU, 2 PIPES và thuộc nhóm Hotel Solutions của Simon I7.

2. Công dụng

Simon I7 70E7001 được sử dụng để:

• Điều khiển hệ thống điều hòa FCU 2 Pipes.

• Bố trí bộ điều khiển điều hòa trên tường.

• Đồng bộ thiết bị điều khiển với hệ công tắc, ổ cắm Simon I7.

• Tạo sự đồng nhất về thiết kế trong phòng khách sạn, resort, căn hộ và văn phòng.

• Phù hợp với các dự án sử dụng hệ thống điều hòa FCU 2 Pipes.

Ứng dụng thực tế

• Khách sạn.

• Resort.

• Căn hộ cao cấp.

• Chung cư.

• Văn phòng.

• Phòng lưu trú.

• Các công trình sử dụng hệ thống FCU 2 Pipes.

3. Thông số

Thông tin mã 70E7001 và chức năng FCU 2 Pipes được đối chiếu theo catalogue Simon.

4. Kích thước

Simon I7 70E7001 được thiết kế theo dạng module để kết hợp với hệ mặt và đế lắp Simon I7.

Khi triển khai thiết kế hoặc thi công, kích thước chi tiết và yêu cầu về hộp âm nên được đối chiếu theo bản vẽ kỹ thuật/catalogue của Simon và cấu hình mặt lắp thực tế.

5. Màu sắc

Màu Trắng (White).

Thiết kế màu trắng giúp sản phẩm dễ phối hợp với nhiều phong cách nội thất và các thiết bị điện Simon I7 khác.

Catalogue Simon phân biệt màu trắng của sản phẩm với các phiên bản có hậu tố -46 và -61.

6. Tiêu chuẩn

• Thuộc dòng thiết bị điện Simon I7.

• Nằm trong nhóm Hotel Solutions – Giải pháp khách sạn.

• Được thiết kế dành cho hệ thống điều hòa FCU 2 Pipes.

• Lắp đặt và sử dụng theo hướng dẫn kỹ thuật của Simon và hệ thống FCU thực tế.

Các thông số tiêu chuẩn kỹ thuật chuyên sâu cần được đối chiếu tài liệu kỹ thuật tương ứng trước khi đưa vào hồ sơ thiết kế hoặc nghiệm thu.

7. Chất liệu

Module được hoàn thiện theo thiết kế của dòng Simon I7, đảm bảo sự đồng bộ về kiểu dáng và bề mặt với các thiết bị điện trong cùng hệ.

Thiết kế hướng đến:

• Tính thẩm mỹ cao.

• Dễ phối hợp với các thiết bị Simon I7.

• Phù hợp không gian nội thất khách sạn và công trình cao cấp.

• Thuận tiện khi bố trí thành hệ thiết bị điện đồng bộ.

8. Điện áp

Sản phẩm sử dụng trong hệ thống điều khiển FCU 2 Pipes.

Điện áp làm việc và thông số đấu nối cụ thể: cần đối chiếu theo tài liệu kỹ thuật chính thức của Simon và sơ đồ điều khiển FCU của từng hệ thống.

9. Dòng điện

Thông số dòng điện phụ thuộc vào cấu hình hệ thống FCU và phương án đấu nối thực tế.

Không nên tự áp dụng một giá trị dòng điện cố định khi chưa đối chiếu sơ đồ kỹ thuật của Simon và thiết bị điều hòa sử dụng trong công trình.

10. Đế lắp

Simon I7 70E7001 là module được thiết kế để lắp đặt cùng hệ mặt và đế tương thích của Simon I7.

Khi thiết kế cần xác định:

• Loại đế âm tường.

• Số lượng module trên mặt.

• Kích thước hộp âm.

• Vị trí lắp đặt.

• Sơ đồ dây điều khiển FCU.

• Không gian phía sau module để đấu nối.

11. Hướng dẫn lắp

Bước 1: Chuẩn bị

Chuẩn bị:

• Module Simon I7 70E7001.

• Mặt và đế Simon I7 tương thích.

• Dây dẫn theo thiết kế.

• Sơ đồ đấu nối FCU 2 Pipes.

Bước 2: Kiểm tra hệ thống

Kiểm tra loại FCU và xác định đúng hệ thống 2 Pipes trước khi tiến hành đấu nối.

Bước 3: Đấu nối

Đấu nối module theo đúng sơ đồ kỹ thuật của Simon và hệ thống FCU thực tế.

Bước 4: Lắp đặt

Cố định module vào đế, sau đó lắp mặt Simon I7 tương ứng.

Bước 5: Kiểm tra

Cấp nguồn và kiểm tra chức năng điều khiển điều hòa sau khi hoàn thiện.

Việc đấu nối nên được thực hiện bởi kỹ thuật viên điện/điều hòa có chuyên môn và tuân thủ hồ sơ MEP của công trình.
