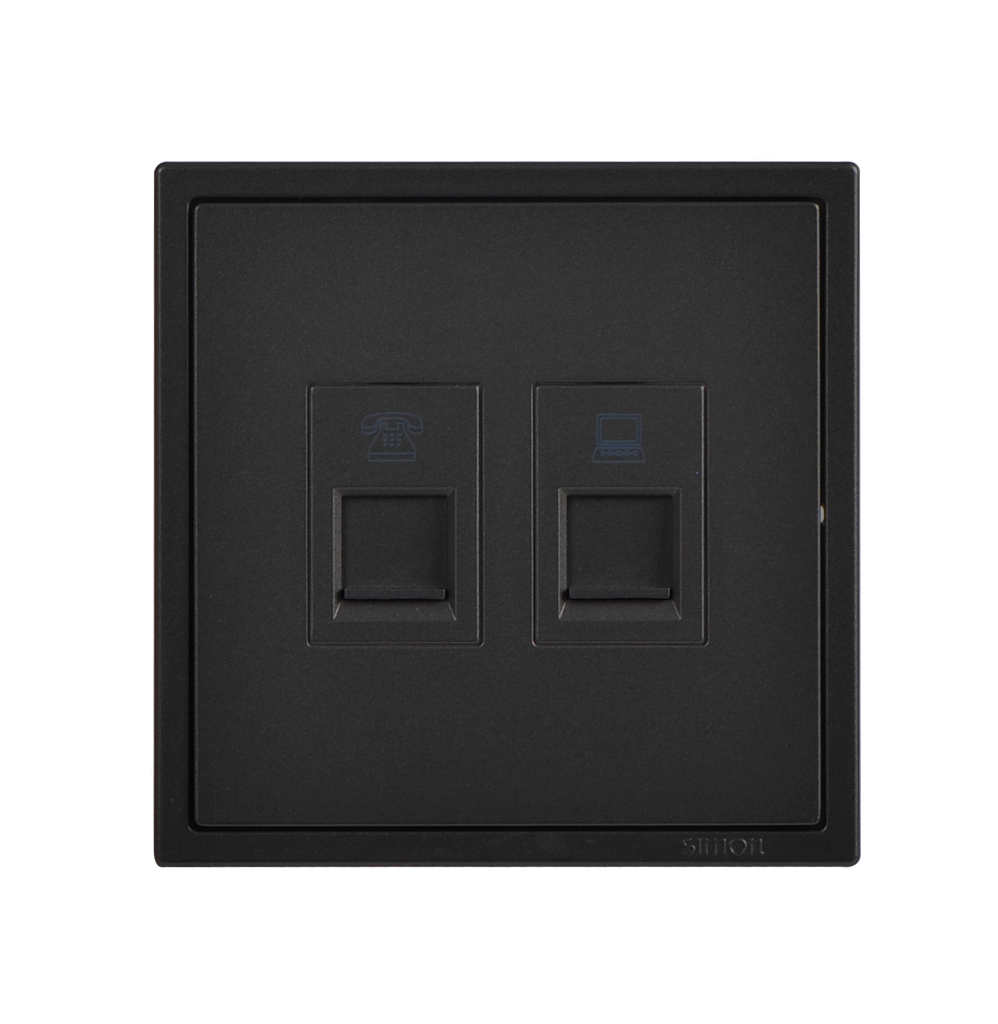

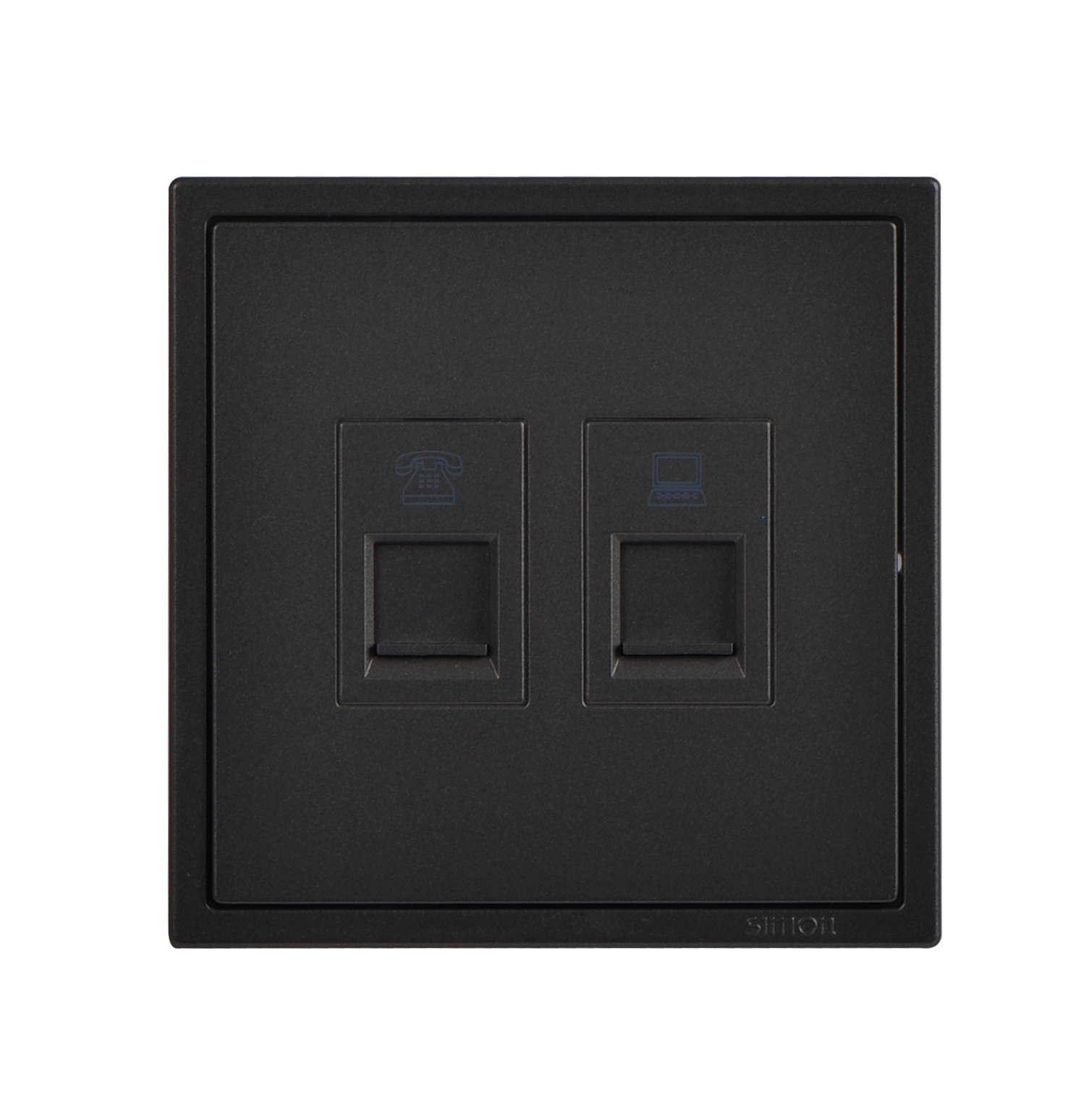

Ổ cắm điện thoại + dữ liệu Cat.6e màu đen Simon I7 705229-26

1. Mô tả

Ổ cắm điện thoại + dữ liệu Cat.6e màu đen Simon I7 705229-26 là module kết nối điện thoại và dữ liệu mạng được tích hợp trên cùng một mặt thiết bị, thuộc dòng Simon I7.

Sản phẩm kết hợp điểm kết nối điện thoại RJ11 và điểm kết nối dữ liệu mạng RJ45 Cat.6e, giúp tối ưu không gian lắp đặt và tạo sự đồng bộ cho hệ thống điện nhẹ.

Với thiết kế mặt vuông hiện đại, màu đen sang trọng, Simon I7 705229-26 phù hợp với căn hộ, biệt thự, văn phòng, khách sạn, phòng họp, phòng làm việc và các công trình thương mại.

2. Công dụng

• Tích hợp kết nối điện thoại RJ11 và dữ liệu mạng RJ45 trên cùng một module.
• Tạo điểm kết nối điện thoại cố định tại vị trí sử dụng.
• Tạo điểm kết nối mạng LAN cho máy tính và thiết bị mạng.
• Hỗ trợ hệ thống dữ liệu mạng Cat.6e theo thông tin sản phẩm.
• Giúp tiết kiệm không gian lắp đặt so với việc sử dụng hai module riêng biệt.
• Tạo hệ thống điện nhẹ âm tường gọn gàng, thẩm mỹ.
• Có thể phối hợp với các công tắc, ổ cắm và module khác trong hệ Simon I7.

3. Thông số

4. Kích thước

Simon I7 705229-26 sử dụng thiết kế mặt vuông tiêu chuẩn của hệ Simon I7, kích thước mặt khoảng 86 × 86 mm.

Khi thi công cần sử dụng đế vuông và phụ kiện tương thích để đảm bảo module được cố định chắc chắn và mặt thiết bị hoàn thiện đồng bộ.

5. Màu sắc

Màu đen – mã màu -26

Màu đen tạo vẻ hiện đại, sang trọng và phù hợp với nhiều phong cách nội thất. Có thể phối hợp Simon I7 705229-26 với các thiết bị Simon I7 màu đen khác.

6. Tiêu chuẩn

• Thuộc hệ sản phẩm Simon I7.
• Kết nối điện thoại chuẩn RJ11.
• Kết nối dữ liệu chuẩn RJ45.
• Hỗ trợ hệ thống mạng Cat.6e theo thông tin sản phẩm.
• Thiết kế lắp đặt âm tường.
• Sử dụng đế vuông và phụ kiện tương thích Simon I7.

7. Chất liệu

Sản phẩm có kết cấu và bề mặt hoàn thiện theo thiết kế của dòng Simon I7, màu đen -26, đảm bảo sự đồng bộ với các thiết bị khác trong cùng hệ thống.

Để xác định chính xác thành phần vật liệu của từng bộ phận, nên tham khảo catalogue hoặc tài liệu kỹ thuật chính thức của Simon.

8. Điện áp

Simon I7 705229-26 là module điện thoại và dữ liệu mạng, không phải ổ cắm cấp nguồn điện 220V.

• RJ11: kết nối đường dây điện thoại.
• RJ45: kết nối tín hiệu dữ liệu mạng.

Điện áp/tín hiệu thực tế phụ thuộc vào hệ thống được kết nối.

9. Dòng điện

Sản phẩm sử dụng cho tín hiệu điện thoại và dữ liệu mạng, không phải thiết bị cấp nguồn tải điện.

Không kết nối các cổng RJ11/RJ45 trực tiếp với nguồn điện 220V.

10. Đế lắp

Đế vuông

Simon I7 705229-26 được thiết kế để lắp trên đế vuông tương thích, giúp module được cố định chắc chắn và tạo bề mặt hoàn thiện phẳng.

11. Hướng dẫn lắp

Bước 1: Xác định vị trí

Xác định vị trí lắp module và đường đi của dây điện thoại, dây mạng.

Bước 2: Chuẩn bị đế

Lắp đặt đế vuông tương thích với hệ Simon I7.

Bước 3: Chuẩn bị dây

Đưa dây điện thoại và dây mạng đến vị trí module, đảm bảo đủ chiều dài để đấu nối.

Bước 4: Đấu nối RJ11

Đấu đường dây điện thoại vào cổng RJ11 theo sơ đồ kỹ thuật của sản phẩm.

Bước 5: Đấu nối RJ45

Đấu dây mạng vào cổng RJ45 theo đúng chuẩn đấu dây của hệ thống mạng.

Cần thống nhất cùng một chuẩn đấu dây ở hai đầu đường truyền mạng để đảm bảo tín hiệu ổn định.

Bước 6: Cố định module

Đặt Simon I7 705229-26 vào đế vuông và cố định chắc chắn.

Bước 7: Hoàn thiện

Lắp mặt hoàn thiện Simon I7 và kiểm tra độ phẳng, chắc chắn của thiết bị.

Bước 8: Kiểm tra

Kiểm tra riêng kết nối điện thoại RJ11 và kết nối mạng RJ45 trước khi đưa hệ thống vào sử dụng.

Nên để kỹ thuật viên điện nhẹ hoặc kỹ thuật viên mạng có chuyên môn thực hiện đấu nối.
