HƯỚNG DẪN LẮP ĐẶT CÔNG TẮC THẺ TỪ SIMON CHO KHÁCH SẠN, VĂN PHÒNG, NHÀ TRỌ

1. TỔNG QUAN

Công tắc thẻ từ Simon là giải pháp kiểm soát nguồn điện thông minh trong phòng khách sạn, văn phòng hay nhà trọ. Thiết bị chỉ kích hoạt khi thẻ từ hợp lệ được đưa vào khe, giúp tiết kiệm điện và đảm bảo an toàn.

2. PHÂN LOẠI THẺ TỪ

1. Thẻ quang (Optical - Thẻ từ 20A)

   • Hoạt động dựa trên tia sáng giữa mắt phát – mắt thu.

   • Khi thẻ lấp kín khoảng cách giữa hai mắt, mạch điện đóng; rút thẻ, sau khoảng 10 giây mạch sẽ mở.

2. Thẻ chíp (Chip-based - Thẻ từ RIFD)

   • Sử dụng vi mạch để nhận diện mã thẻ đã lập trình.

   • Chỉ khi mã trùng khớp, công tắc mới cho phép đóng điện.

Lưu ý: Cả hai loại đều tích hợp chức năng trễ 10 giây khi nhấc thẻ ra để tránh hiện tượng chập chờn.

3. TẠI SAO CẦN KHỞI ĐỘNG TỪ (CONTACTOR)?

• Công tắc thẻ từ vốn không chịu tải lớn nên không thể trực tiếp điều khiển các thiết bị công suất cao như điều hòa, tivi, tủ lạnh, bình nóng lạnh…

• Giải pháp: lắp thêm khởi động từ (contactor) để chuyển tải điện, bảo vệ công tắc và đảm bảo vận hành ổn định.

• Có nhiều loại contactor ngắt 1 hoặc 2 pha; lựa chọn tùy theo công suất và thiết kế tủ điện.

4. SƠ ĐỒ LẮP ĐẶT

4.1. Cấp nguồn qua công tắc thẻ từ – không dùng contactor

• Dòng Series 50 vuông: mã 55503

• - Loại không dùng khởi động từ

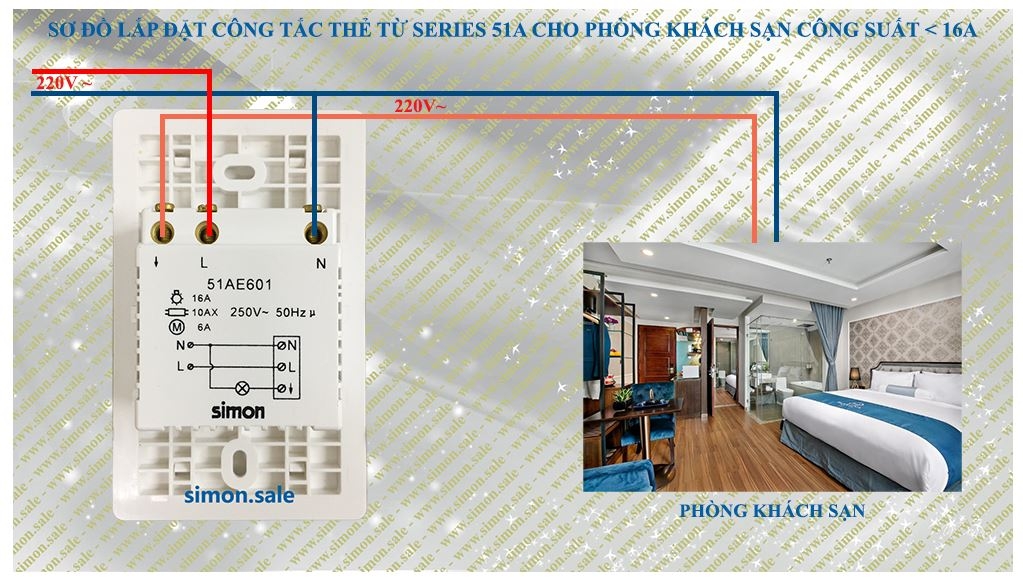

• Series 51 chữ nhật: mã 51AE601

• Đấu không qua khởi động từ

• Series 52 chữ nhật: mã 52503

• Series 60 vuông: mã 60526-50, 60E601

• Series V5 vuông: mã V59503

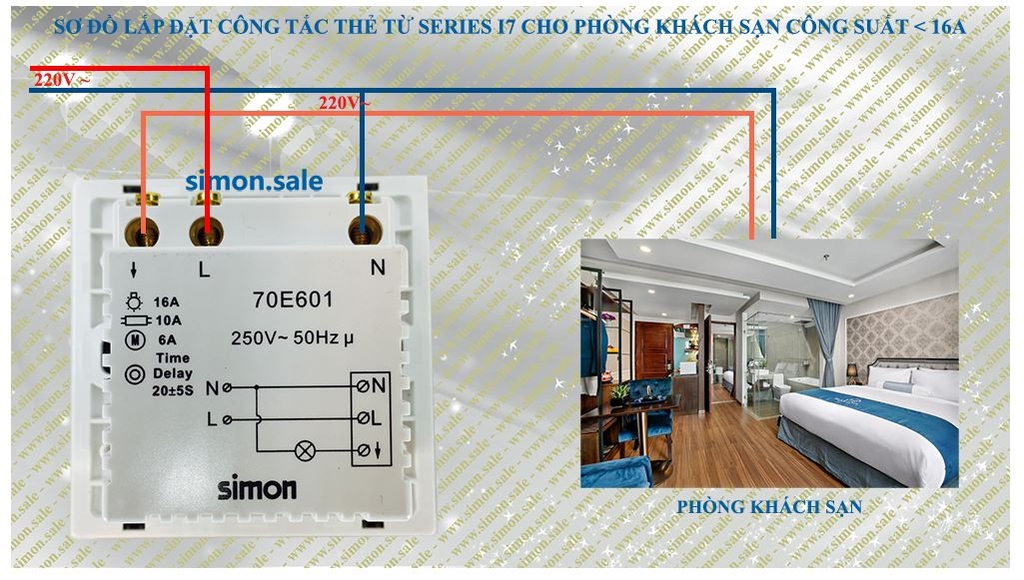

• Series i7 vuông: mã 70E601. 70E601-46, 70E601-61

Chú ý: Với các phòng chỉ dùng đèn chiếu sáng, quạt, hoặc thiết bị công suất thấp thì có thể đấu trực tiếp như sơ đồ trên.

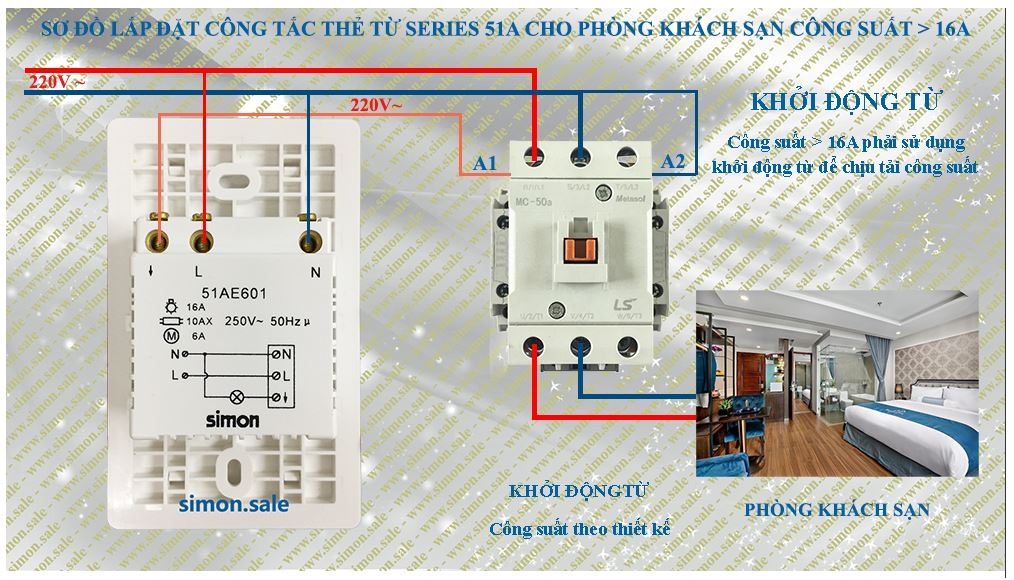

4.2. Cấp nguồn qua contactor

• Dòng Series 50 vuông: mã 55503

• - Loại  dùng khởi động từ

• Series 51 chữ nhật: mã 51AE601

• Đấu  qua khởi động từ

• Dùng công tắc thẻ từ nối với coil của contactor.

Dòng công tắc thẻ từ Simon I7 70E601, 70E601-46, 70E601-61 vuông

Sử dụng khởi động từ:

• Nối tải lớn (điều hòa, bình nóng lạnh, v.v.) với mạch chính qua tiếp điểm của contactor.

• Thiết kế gọn gàng trong tủ điện phòng khách sạn.

5. NGUYÊN LÝ VẬN HÀNH

1. Thẻ quang (Thẻ từ 20A)

   • LED phát sáng đi qua khe giữa phát – thu.

   • Thẻ che khuất tia sáng, mạch đóng khóa điện.

   • Rút thẻ, tia sáng truyền lại, bộ đếm lùi 10 giây, mạch ngắt.

2. Thẻ chíp (Thẻ từ RIFD Simon)

   • Bộ đọc kiểm tra mã hóa trong chip.

   • Mã khớp mới đóng điện; thẻ lạ không hoạt động.

6. LƯU Ý KHI LẮP ĐẶT

• Đối với phòng có điều hòa, bình nóng lạnh, tủ lạnh… cần sử dụng khởi động từ để tránh quá tải.

• Chọn contactor phù hợp với công suất tổng của các thiết bị trong phòng.

• Đảm bảo đấu nối đúng cực và kiểm tra kỹ trước khi cấp điện.
